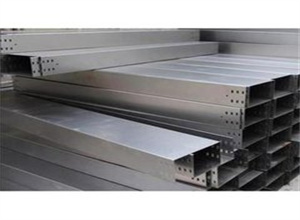

大跨距桥架

电缆桥架依照电缆的噪音分层首要分为：电压在6.6～35kV L0高压层；电压在3～6kV L1高压层；电压≤1kV的L4辅传动变频动力电缆层；电压≤1kV的L4a辅传动动力电缆层；

电压大于等于65V，小于等于230V的L5操控、信号电缆层；电压小于65V的操控、信号电缆层，各层桥架排列安装电压自负到小，自下而上排列，这种排列方式不仅可以减少对自控专业电缆的电磁干扰，并且有利于冷却电力电缆，便于电气专业大截面电缆的敷设。

电缆桥架、立柱是大跨距桥架装置的两大首要部件，在桥架施工中焊接的是立柱，立柱需求断定其长度、走向及焊接方位，立柱布置完成后，整个桥架的走向就已成雏形，在电缆桥架的装置中能够依据桥架的连通状况依据施工规范增加立柱。

其次是电缆桥架装置，需断定电缆桥架的层数、间距、电缆桥架的规格及桥架的连通形式。一起在冶金工程建设中，电缆桥架施工可分为电气室部分、电缆地道部分，电气室电缆桥架的布局相对比较复杂一点，由于电气室规划的系统较多，也是全场电缆出线源头，因此也对这两种不通的装置地址进行不同的考虑。

电缆桥架的规划是一个系统工程，不能孤立的考虑某一区域的电缆桥架布局，而应该以全局观去统筹考虑，掌握整个工程的电气系统。

从整个电气系统的线路规划考虑电缆桥架的布局，因此要合理优化电缆桥架规划就得对整个电气的高压系统、低压动力系统、变频传动系统、自动化控制系统做到心中有数，咱们能够从以上四个系统对桥架进行优化规划。
